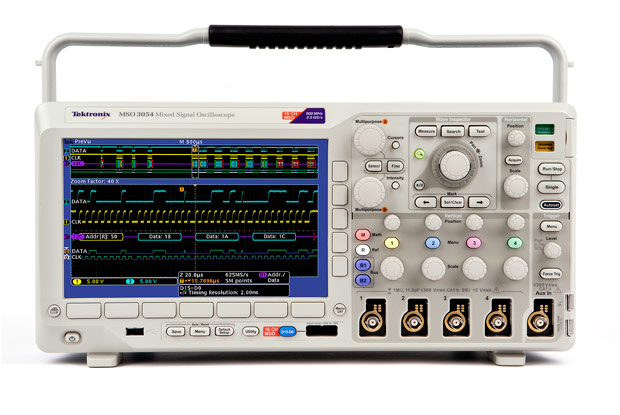

MSO/DPO3000
混合信号示波器系列

多功能混合信号设计调试工具

MSO/DPO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能，MSO/DPO3000系列为您提供了所需的多功能工具，可以简化加快复杂设计的调试工作。

MSO/DPO3000 系列产品型号：

型号	带宽	记录长度	模拟通道	数字通道	起价*
DPO3012	100 MHz	5 M	2	--	US$ 5,420
MSO3012	100 MHz	5 M	2	16	US$ 7,350
DPO3014	100 MHz	5 M	4	--	US$ 6,690
MSO3014	100 MHz	5 M	4	16	US$ 8,840
DPO3032	300 MHz	5 M	2	--	US$ 8,040
MSO3032	300 MHz	5 M	2	16	US$ 10,700
DPO3034	300 MHz	5 M	4	--	US$ 9,670
MSO3034	300 MHz	5 M	4	16	US$ 12,900
DPO3054	500 MHz	5 M	4	--	US$ 13,300
MSO3054	500 MHz	5 M	4	16	US$ 17,200

功能	优点
最多4条模拟通道和16条数字通道	使用一台仪器分析模拟信号和数字信号，在系统级调试复杂设计。
数字荧光显示	>50,000 wfm/s的波形捕获速率和辉度等级显示，迅速发现毛刺和偶发事件。
整套触发	超过125种触发组合可以选择，迅速捕获异常信号，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发。
Wave Inspector® 控制装置	轻松搜索、标记和导航长记录长度，找到所有发生的事件。
自动测量	29种自动测量、FFT分析、测量统计和高级数学运算，简化设备分析。
并行总线触发和分析(MSO系列)	自动触发、解码和搜索，迅速调试并行总线。高达121.2 ps的定时分辨率，捕获快速跳变。
串行触发和分析选项	自动触发、解码和搜索，迅速调试常用串行总线，包括I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM。
电源分析选项	集成自动电源测量功能，获得快速准确的测量结果。
